إصنع محضنة بيض (2)

بقية طريقة صنع المحضنة، وهي الخاصة بتركيب أجهزتها الداخلية لتكون شكلا متكاملا وعمليا، لتفاصيل أكثر، تفضل هنا.. .. .. .. .. .. …. ..



تثبيت قطع الآلة:

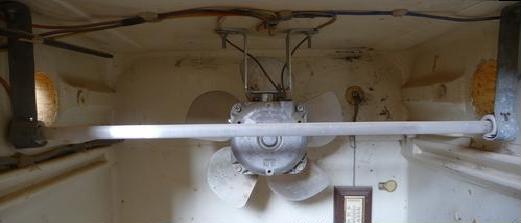

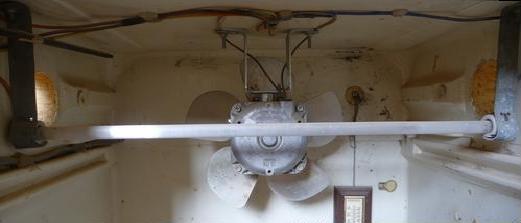

المروحة

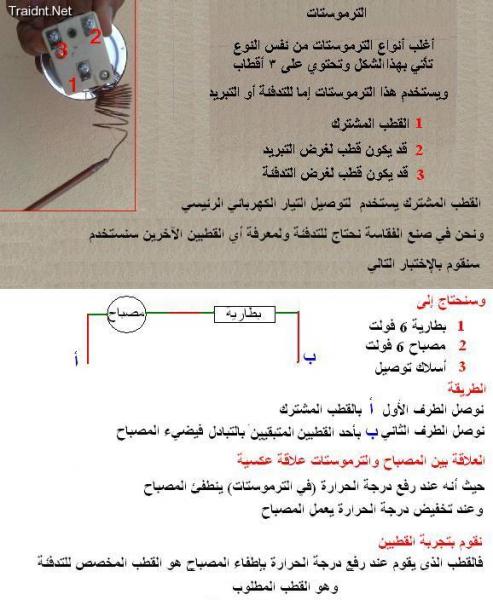

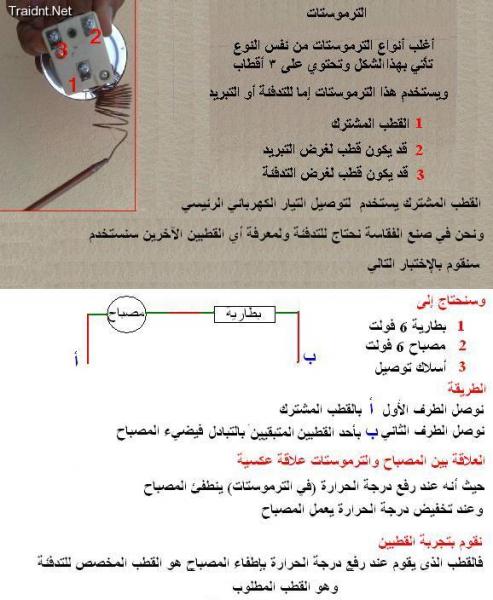

الترموستات

هو أهم قطعة في الآلة، فهو الذي يحافظ على ثبات درجة الحرارة داخلها، وأيضا هو الذي يتحكم في السخان وعمله .
أنواعه: كثيرة جدا، يوجد منها الإلكتروني واليدوي ومنها ما هو مخصص للبارد، ومنها ما هو مخصص للحار، ومنها ما هو مشترك للبارد والحار مثل المستخدم في موضوعنا.

مكان التثبيت: يثبت في منتصف الجزء الثابت الأمامي للفقاسة، ويكون الحساس بمواجهة مباشرة للسخان والمروحة .

طريقة العمل
عندما تنخفض الحرارة داخل الفقاسة، يتأثر حساس حرارة (الترموستات) ويعاود العمل من جديد على تشغيل السخان ومن ثم المحافظة على استمرار ثبات درجة الحرارة داخل الآلة.

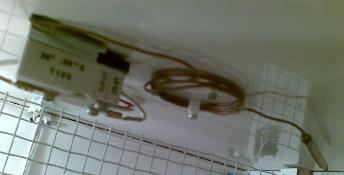

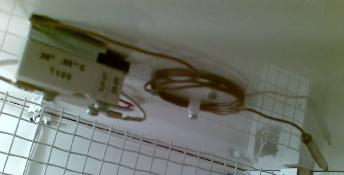

ملاحظة: يجب إختيار الترموستات بعناية، وإدراك مدى فترة الإغلاق والتشغيل، ودقة التأثر بدرجات الحرارة  وفي الصورة التالية نشاهد مكان تثبيت الترموستات

مصباح الإضاءة:
وظيفته: إنارة الآلة للتمكن من المعاينة بوضوح.
أنواعه: كثيرة
مكان التثبيت: في أي مكان في أعلى أحد جوانب الفقاسة .
ملاحظة:  ضع في  الحسبان أن المصباح أيضا يولد حرارة، حاول إختيار مصباح بحرارة منخفضة أو معدومة.

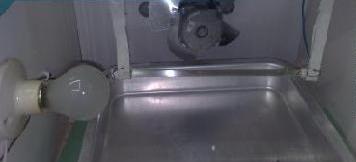

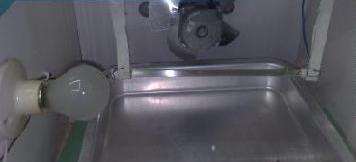

صورة توضح مكان تثبيت المصباح

مفاتيح التشغيل والإغلاق
للتحكم بتشغيل وإغلاق الآلة وأنوعها كثيرة .
مكان التثبيت: في واجهة الجزء الثابت الأمامي للفقاسة .
فانوس الإشارة
وظيفته: الإشارة لعمل الفقاسة أو توقفها.

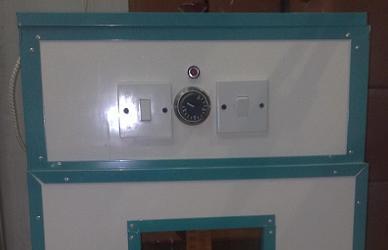

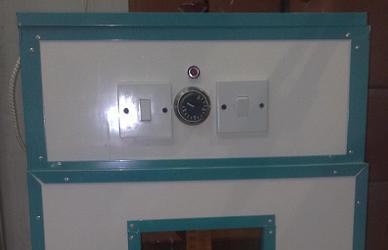

مكان التثبيت: أعلى الترموستات وفي التالي صورة توضح أماكن تثبيت المفاتيح ومصباح الإثارة:

والآن بعد تثبيت كل قطعة في مكانها الصحيح، نبدأ الآن في عملية التوصيل والتشغيل

ملاحظة:الخطوط الخضراء : هي الأسلاك اتي تخرج من نفس القطعة .
الخطوط الحمراء : أسلاك التوصيل بين القطع .

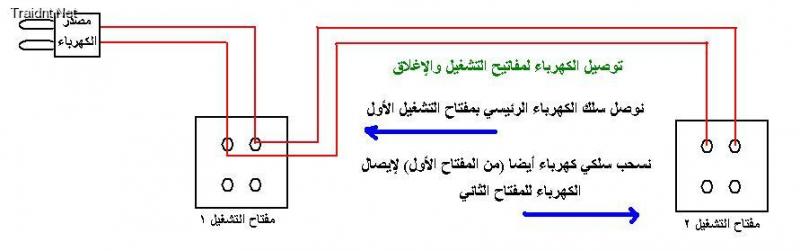

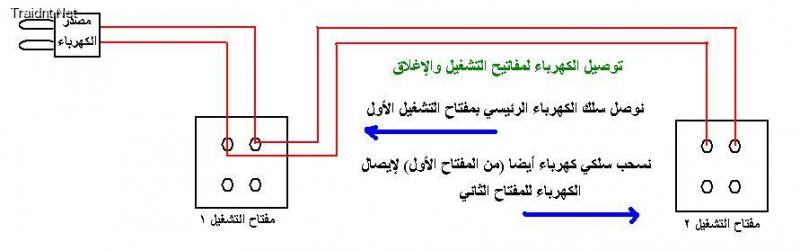

تابع الصور وفيها توصيل الكهرباء الأساسية إلى مفاتيح التشغيل

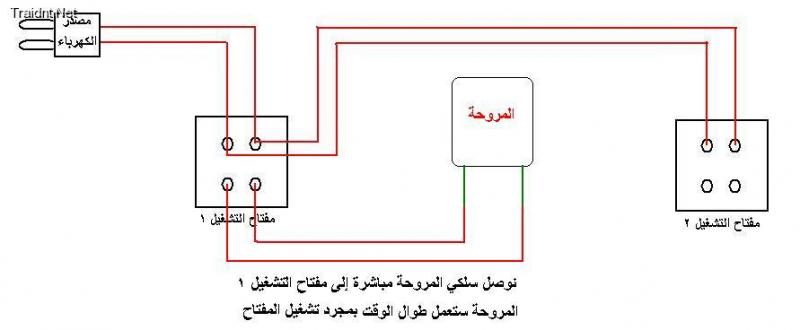

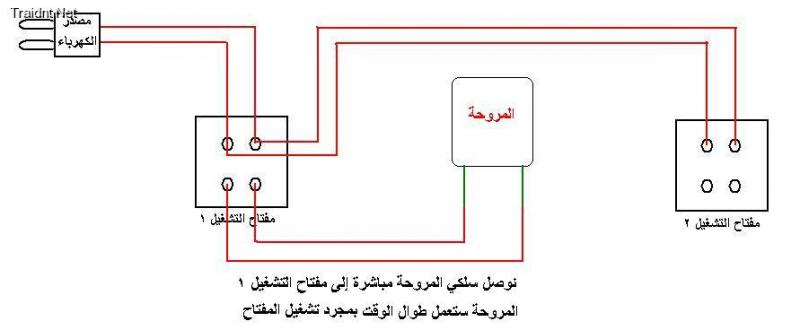

طريقة توصيل المروحة

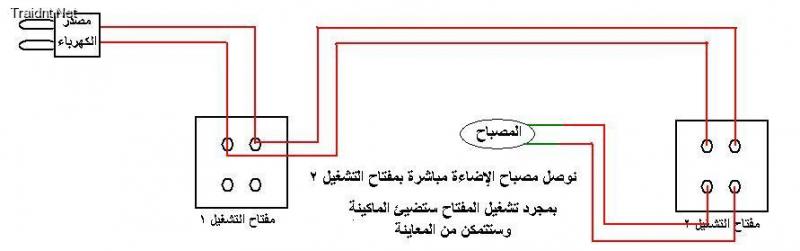

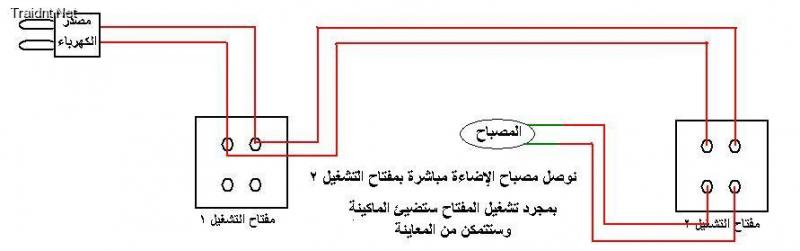

طريقة توصيل مصباح الإضاءة

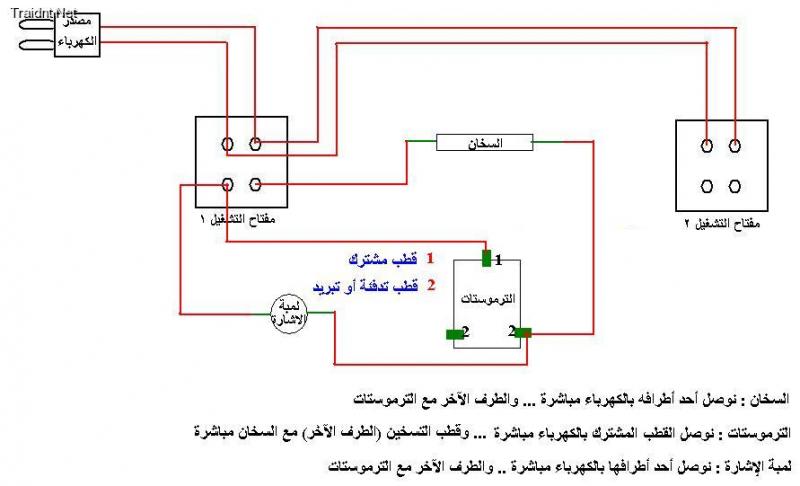

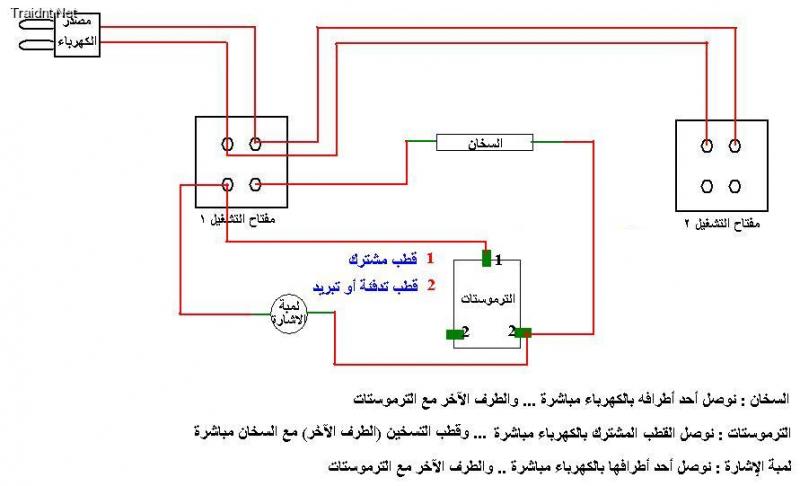

طريقة توصيل الترموستات والسخان وفانوس الإشارة

**********

المصدر: الأخ slow بمنتديات تونيزيا سات
